Skaner 3D REVOPOINT MetroY Pro

Szczegóły zapisane w 3D

Wszechstronne skanowanie

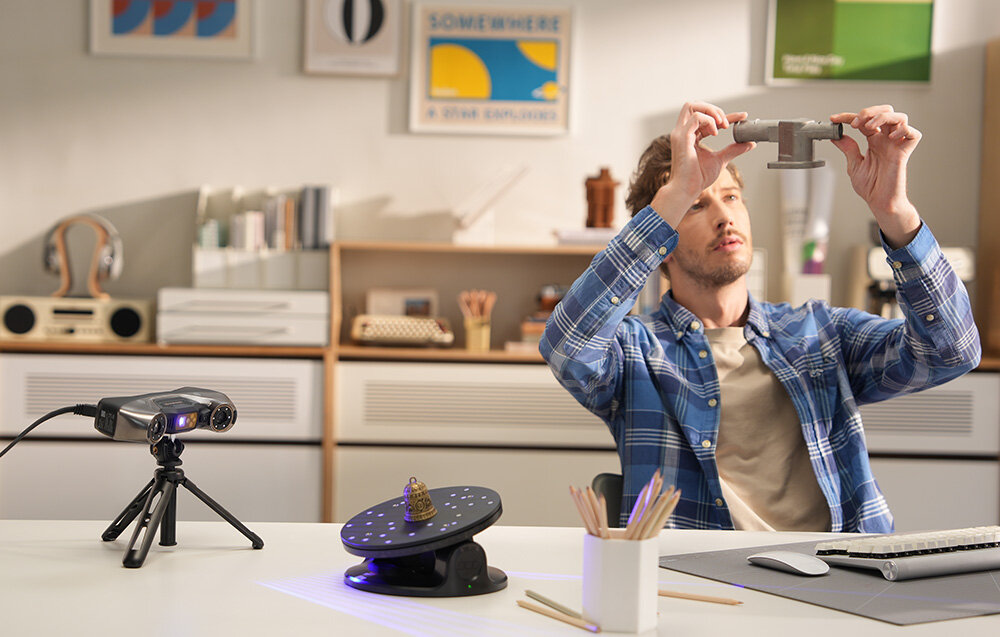

REVOPOINT MetroY Pro to skaner 3D przeznaczony dla inżynierów, projektantów, twórców oraz osób zajmujących się kontrolą jakości i inżynierią odwrotną. Urządzenie obsługuje obiekty o wymiarach od 10 × 10 × 10 mm do 1 × 1 × 1 m, oferując 5 trybów pracy i dokładność wolumetryczną 0,02 mm + 0,03 mm × L (m). Sprzęt może działać ręcznie lub stacjonarnie, co pozwala na dopasowanie sposobu pracy do konkretnego zadania.

Od detali po obiekty metrowe

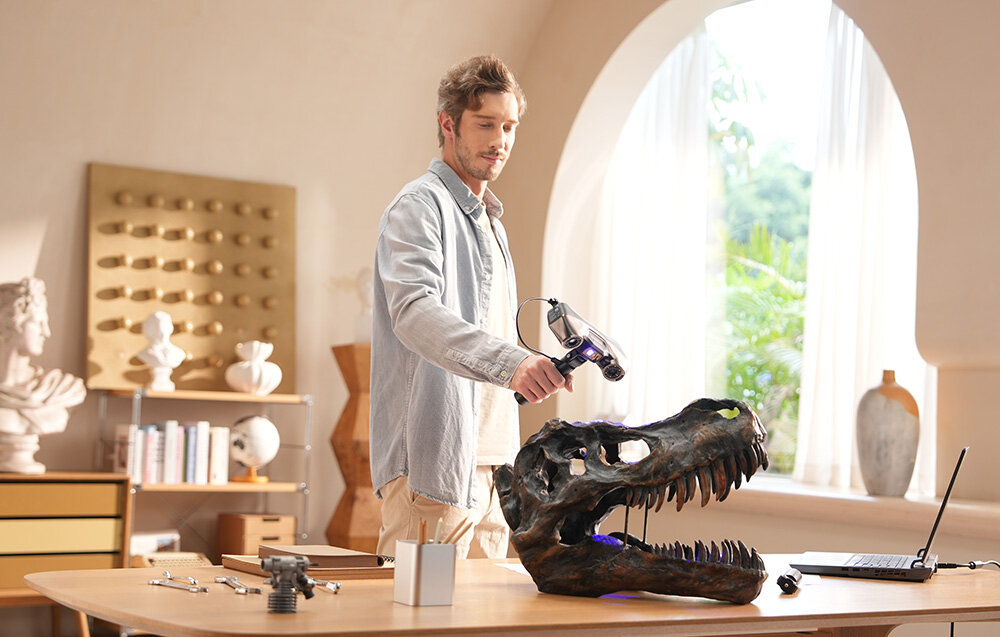

Zakres obsługiwanych rozmiarów pozwala digitalizować elementy o wielkości od 10 mm do 1 m. Jedno urządzenie służy do rejestrowania niewielkich części technicznych, skomplikowanych komponentów mechanicznych, elementów maszyn i rozbudowanych konstrukcji. Funkcjonalność ta znajduje zastosowanie w projektach przemysłowych, prototypowych i produkcyjnych.

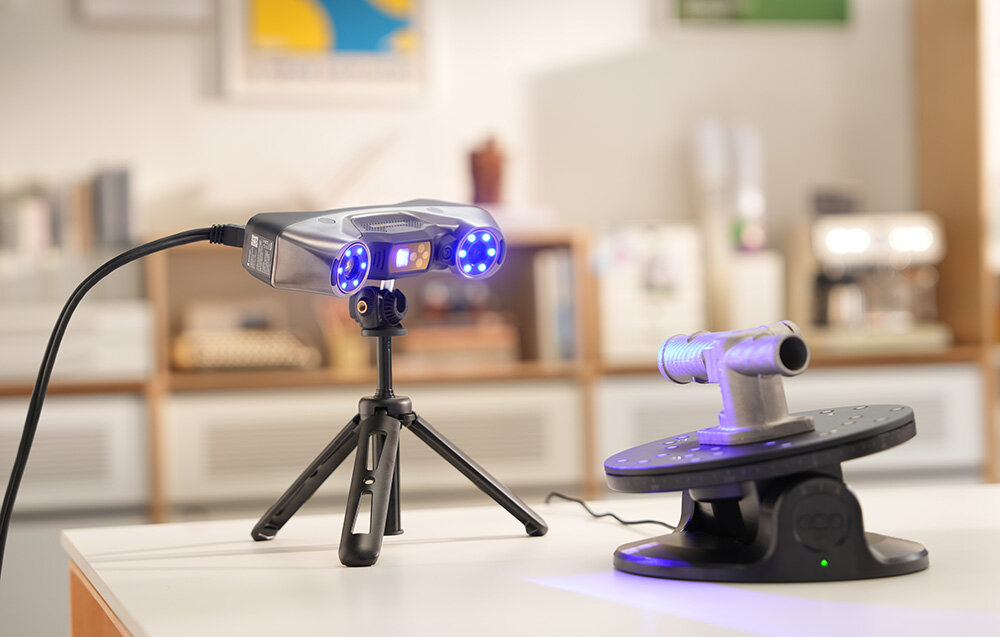

Pięć sposobów pracy

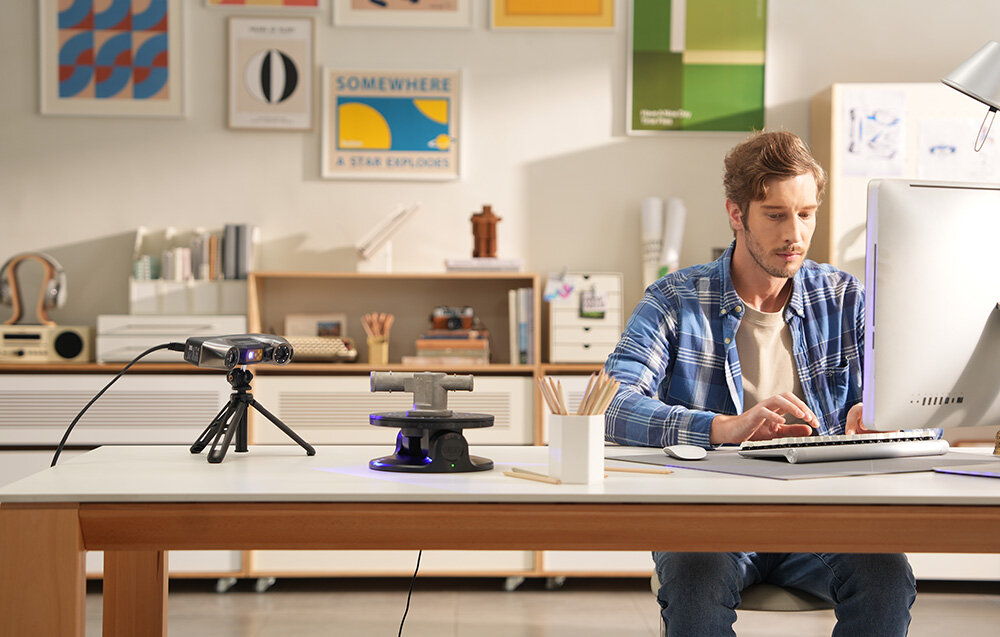

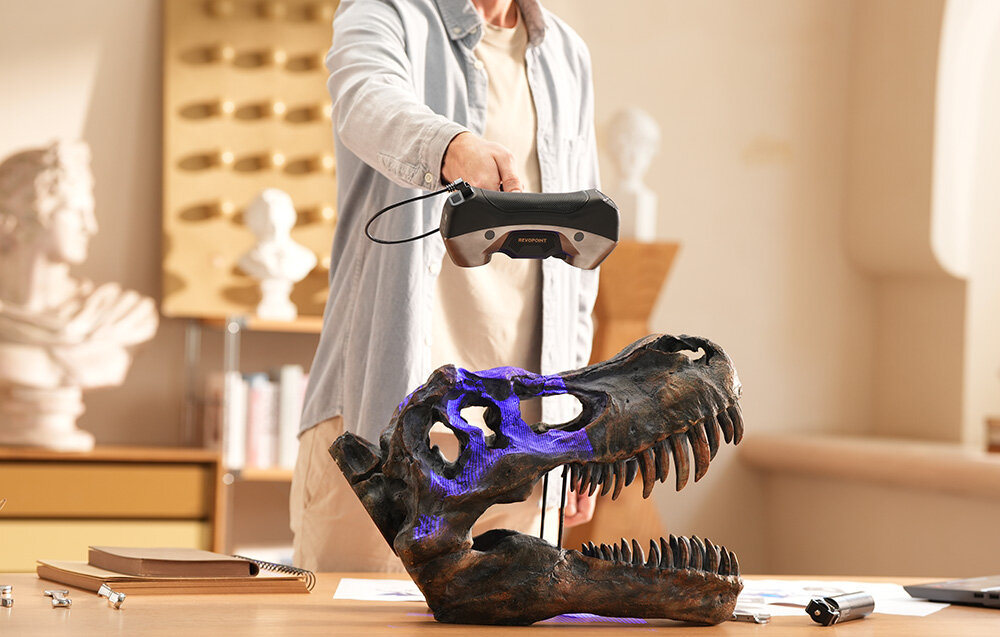

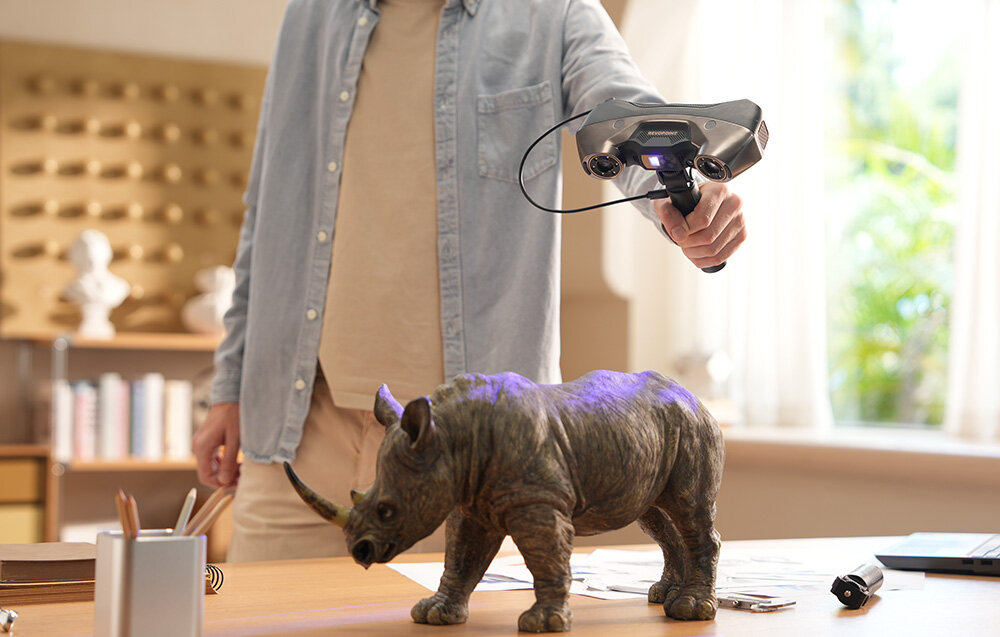

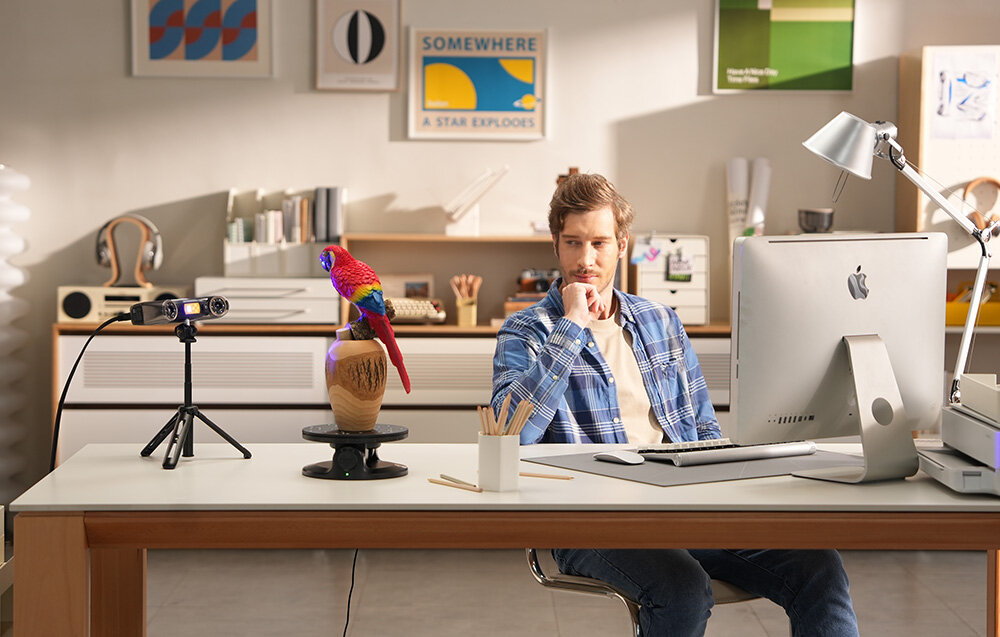

Model REVOPOINT MetroY Pro wykorzystuje 34 niebieskie linie krzyżowe, 15 linii równoległych, pojedynczą linię oraz 62-liniowy wzór pełnopolowy. Tryb Cross-Lines wspiera pracę z ciemnymi i błyszczącymi materiałami, Parallel-Lines służy do rejestrowania detali, a Single-Line z użyciem markerów pozwala docierać do głębokich otworów i trudno dostępnych miejsc. Opcja Full-field służy do digitalizacji złożonych obiektów, natomiast podstawka obrotowa umożliwia zautomatyzowane skanowanie modeli.

Spójne dane pomiarowe

Dokładność wolumetryczna 0,02 mm + 0,03 mm × L (m) pozwala na pozyskiwanie spójnych danych na całej powierzchni skanowanego elementu. Parametr ten ma znaczenie podczas kontroli wymiarowej, projektowania komponentów oraz odtwarzania geometrii. Rozwiązanie to sprawdza się w zadaniach wymagających wiernego odwzorowania kształtu i wymiarów badanego obiektu.

Miliony punktów na sekundę

Prędkość pracy jest uzależniona od wybranego trybu. Podczas skanowania wieloliniowego urządzenie rejestruje do 1 700 000 punktów na sekundę, natomiast w trybie pełnopolowym wartość ta sięga 7 000 000 punktów na sekundę. Takie parametry pozwalają na sprawne pozyskiwanie danych z rozbudowanych powierzchni oraz optymalizują proces digitalizacji złożonych obiektów.

Ograniczenie przygotowań powierzchni

Skanowanie wybranych ciemnych i błyszczących powierzchni odbywa się bez stosowania sprayu matującego, co redukuje liczbę czynności wykonywanych przed rozpoczęciem pracy. W przypadku materiałów metalicznych, refleksyjnych lub przezroczystych dopuszczalne jest użycie sprayu zgodnie z instrukcją. Rozwiązanie to daje możliwość dostosowania etapu przygotowania obiektu do charakteru jego powierzchni.

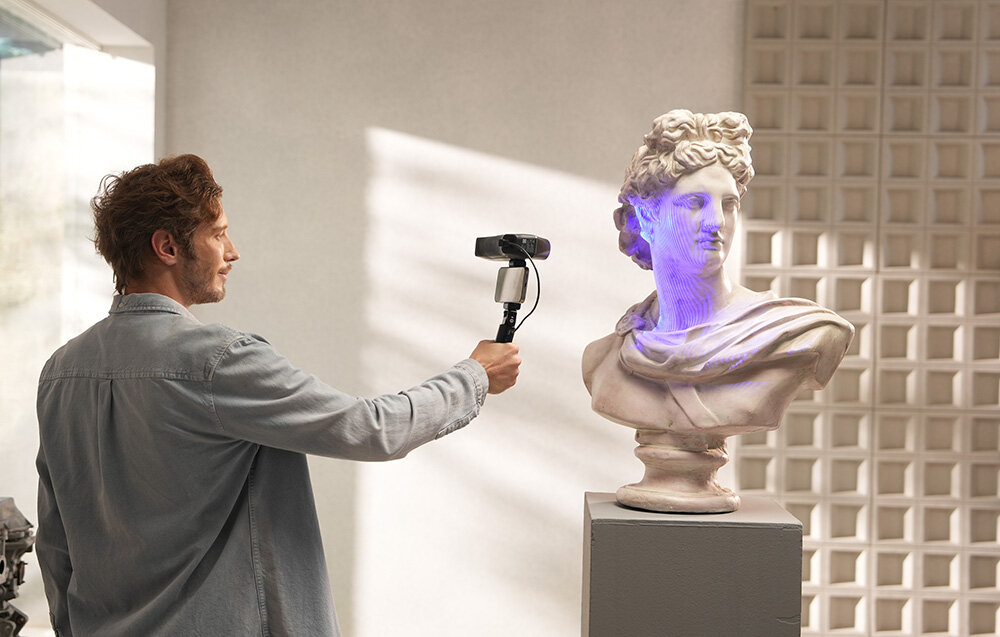

Komunikacja bezprzewodowa i USB-C

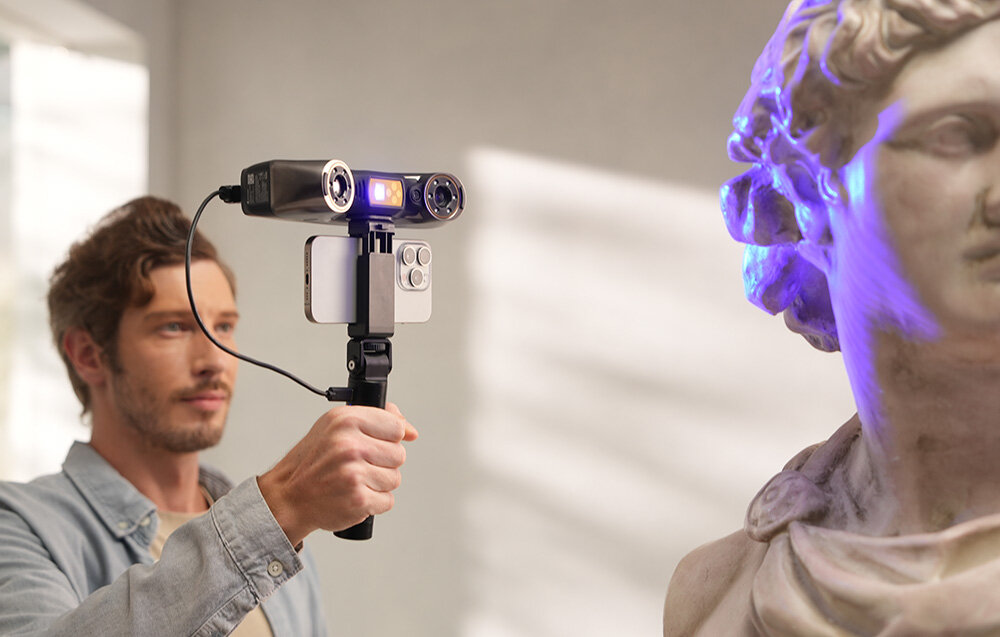

Skaner REVOPOINT MetroY Pro obsługuje połączenie przez Wi-Fi 6 oraz USB-C. Tryb bezprzewodowy oferuje swobodę ruchu podczas skanowania, natomiast port USB-C służy do podłączenia urządzenia do komputera lub sprzętu mobilnego. W ten sposób komunikację można optymalnie dostosować do stanowiska pracy i warunków otoczenia.

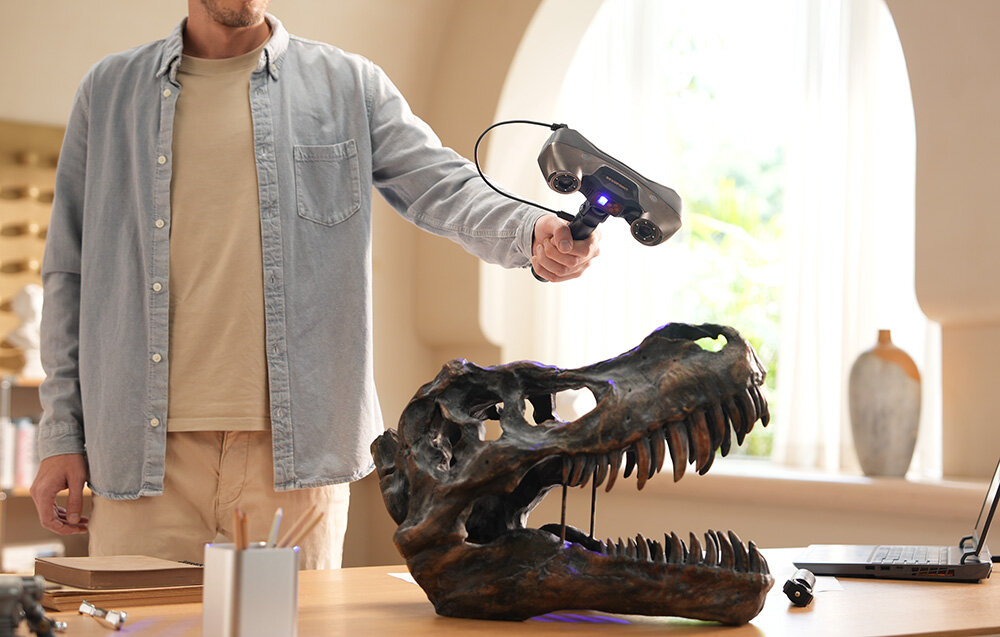

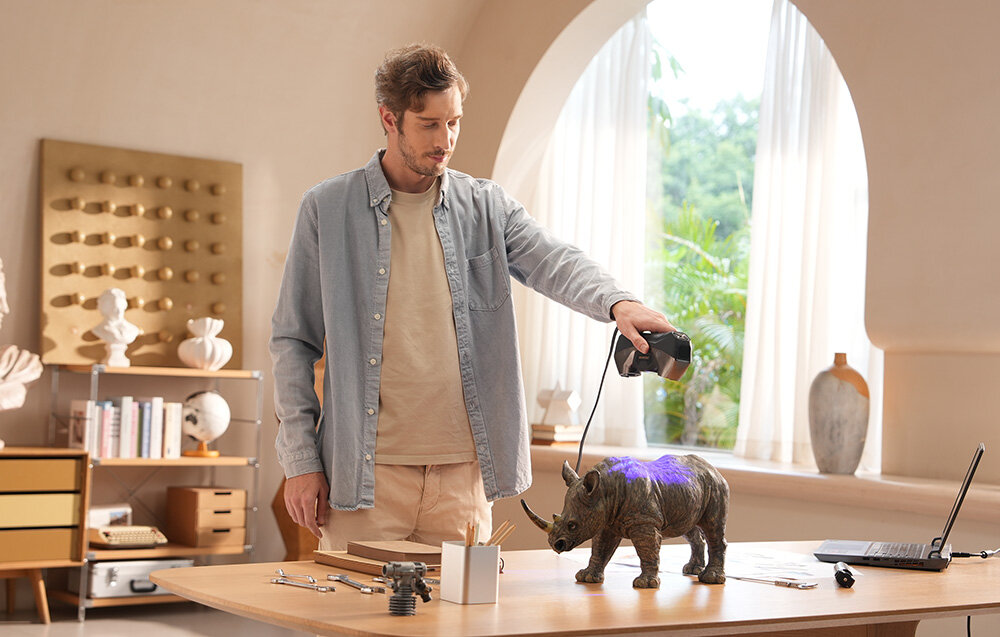

Komfort obsługi

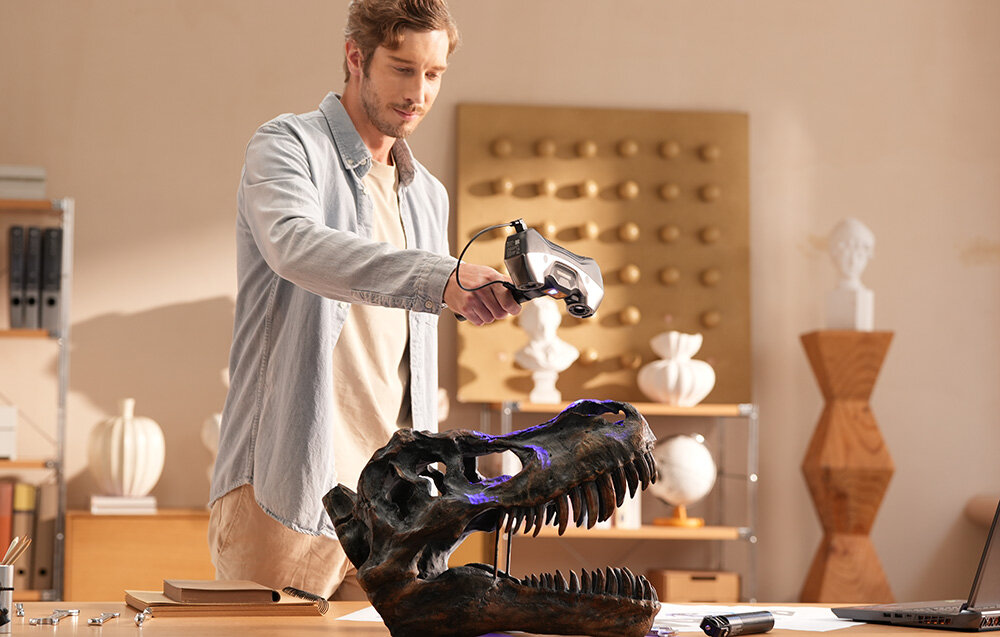

Masa wynosząca około 450 g sprzyja obsłudze skanera podczas długich sesji pomiarowych. Ergonomiczny uchwyt i odpowiednio rozmieszczone przyciski wspierają sterowanie w trakcie rejestrowania danych. Konstrukcja pozwala na manewrowanie urządzeniem w pobliżu złożonych kształtów i drobnych detali, oferując swobodę prowadzenia sprzętu.

Akcesoria gotowe do pracy

Do modelu REVOPOINT MetroY Pro dołączono komplet dodatków pozwalających na rozpoczęcie skanowania po rozpakowaniu. Obejmuje on między innymi kabel USB-C do USB-C, zasilacz, walizkę transportową, tablicę kalibracyjną i 200 markerów. W zestawie znajdują się także Mobile Kit trzeciej generacji, statyw, obrotowa podstawka oraz model testowy, co przekłada się na szerokie zastosowanie w pracy stacjonarnej i mobilnej.

Do zadań technicznych

Model REVOPOINT MetroY Pro wspiera inżynierię odwrotną poprzez odtwarzanie geometrii części i komponentów. W prototypowaniu pozwala na pozyskiwanie danych do modeli testowych i korekt konstrukcyjnych, a w kontroli jakości służy do zestawiania skanów z dokumentacją techniczną. W produkcji addytywnej urządzenie dostarcza dane niezbędne do przygotowywania modeli 3D.

Obróbka w Revo Metro

Skaner współpracuje z oprogramowaniem Revo Metro, które służy do edycji modeli 3D oraz przygotowywania ich do kolejnych etapów pracy. Program umożliwia eksport plików do formatów PLY, OBJ, STL, ASC, 3MF, GLTF i FBX, co pozwala na obróbkę w popularnych aplikacjach projektowych. Narzędzie Revo Metro jest kompatybilne z systemami Windows, macOS, Android oraz iOS.

Co znajduje się w zestawie?

Zestaw zawiera skaner 3D REVOPOINT MetroY Pro, kabel USB-C do USB-C, zasilacz, 200 markerów, walizkę transportową, tablicę kalibracyjną, Mobile Kit trzeciej generacji, statyw, obrotową podstawkę, model testowy w formie popiersia oraz instrukcję obsługi w języku polskim z warunkami gwarancji.
