Skaner 3D REVOPOINT MetroY Ultra CCM Edition

Dokładność dla wymagających

Odkryj pełnię możliwości

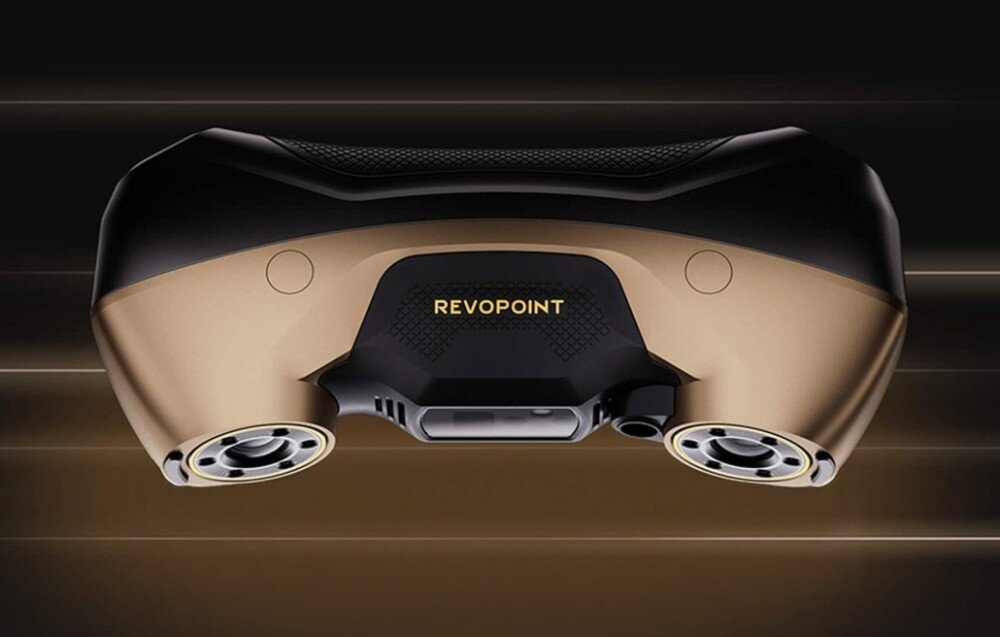

REVOPOINT MetroY Ultra CCM Edition to przemysłowy skaner 3D wykorzystujący technologię niebieskiego światła z wieloliniowym laserem oraz światłem strukturalnym. Osiąga dokładność pojedynczej klatki do 0,015 mm, pracuje z prędkością do 90 FPS i rejestruje do 3 000 000 punktów na sekundę. Łączność Wi-Fi 6 umożliwia przesyłanie danych w czasie rzeczywistym, a wersja CMM Edition rozszerza możliwości urządzenia o funkcje pomiarów metrologicznych i kontroli dokładności.

Pomiary pod kontrolą

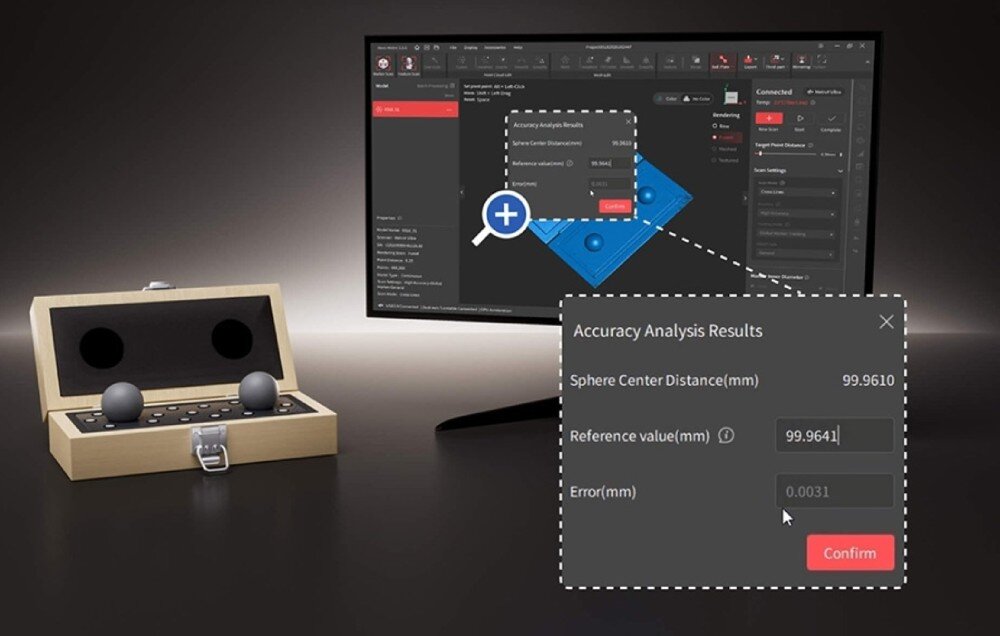

Urządzenie oferuje dokładność pojedynczej klatki do 0,015 mm oraz dokładność objętościową na poziomie 0,015 mm + 0,04 mm x L (m), dzięki czemu wyniki pozostają spójne podczas kolejnych pomiarów. Metrologiczna płyta kulowa pozwala szybko zweryfikować poprawność działania bezpośrednio na stanowisku pracy. Funkcja uruchamiana jednym kliknięciem porównuje odległości między środkami kul z wartościami referencyjnymi, co umożliwia natychmiastową ocenę dokładności skanowania.

Szybkie skanowanie

REVOPOINT MetroY Ultra CCM Edition wykonuje skanowanie z prędkością do 90 FPS i zapisuje nawet 3 000 000 punktów na sekundę, dzięki czemu praca ze złożonymi modelami przebiega sprawnie. Urządzenie działa w oświetleniu do 100 000 luksów, dlatego można wykorzystywać je także w środowisku przemysłowym. Obsługuje obiekty o wysokości od około 50 do 1000 mm, co pozwala skanować zarówno niewielkie elementy, jak i spore komponenty.

Tryby dopasowane do pracy

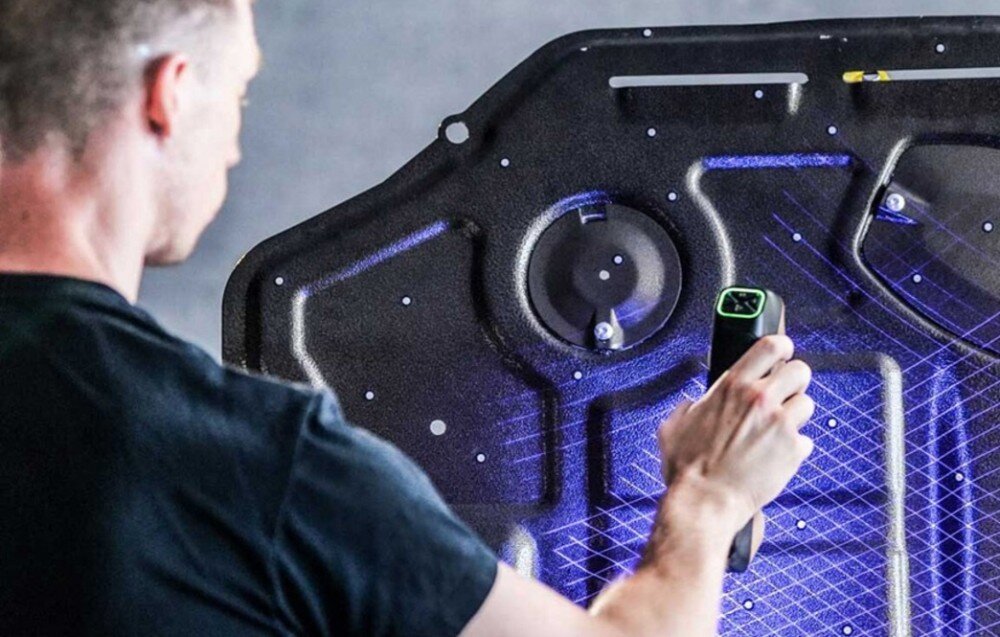

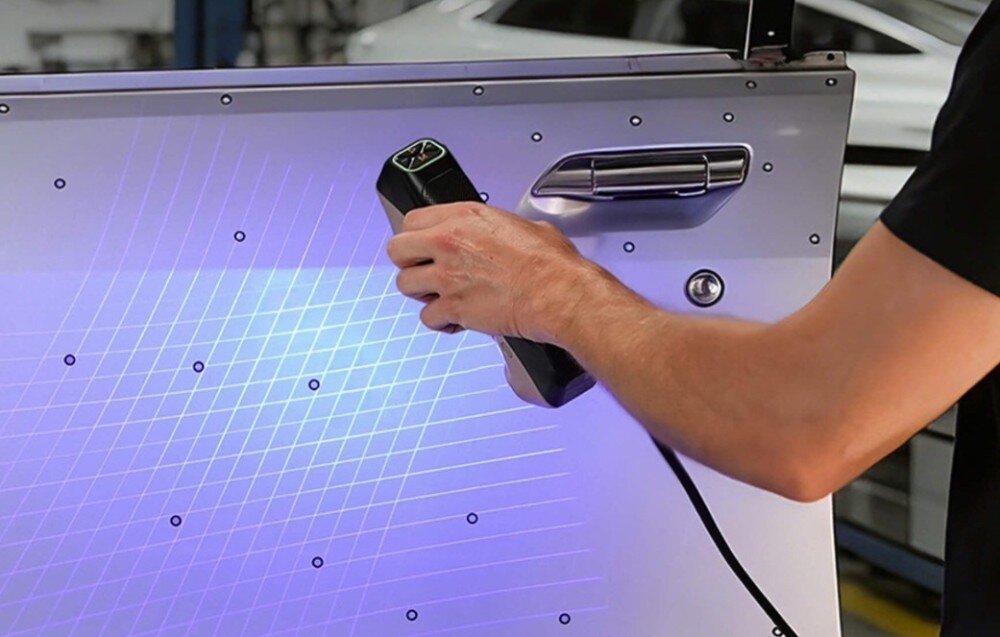

Skaner udostępnia pięć trybów wykorzystujących niebieskie światło. High Speed z 34 liniami krzyżowymi służy do szybkiego zbierania danych, natomiast Details z 15 liniami równoległymi pozwala na odwzorowanie drobnych elementów. Tryb pojedynczej linii sprawdza się przy głębokich otworach, światło strukturalne pełnego pola wspiera skanowanie dużych powierzchni, a automatyczny stolik obrotowy umożliwia wygodną pracę z małymi obiektami.

Analiza i praca bez kabli

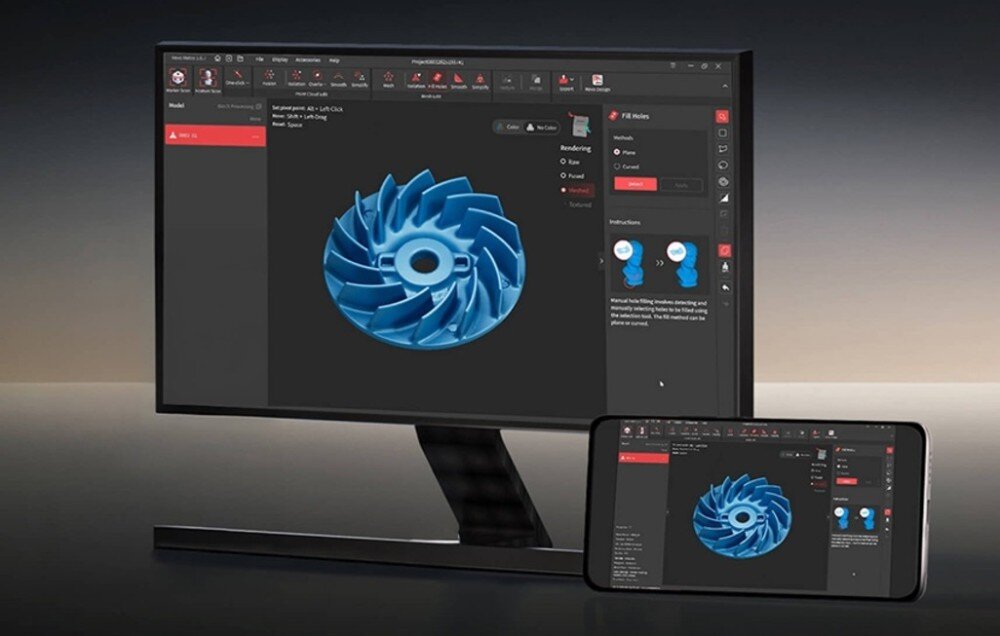

Wersja CMM Edition współpracuje z oprogramowaniem Revo Measure wykorzystującym certyfikowane algorytmy PTB, co umożliwia wykonywanie pomiarów zgodnych z międzynarodowymi standardami metrologicznymi. Po sprawdzeniu dokładności można przejść do analizy modeli, wykonywania pomiarów i tworzenia raportów. Łączność Wi-Fi 6 umożliwia bezprzewodowe skanowanie, a podgląd obrazu na wielu urządzeniach pozwala na kontrolowanie przebiegu pracy oraz współpracę zespołu.

Zastosowanie w wielu branżach

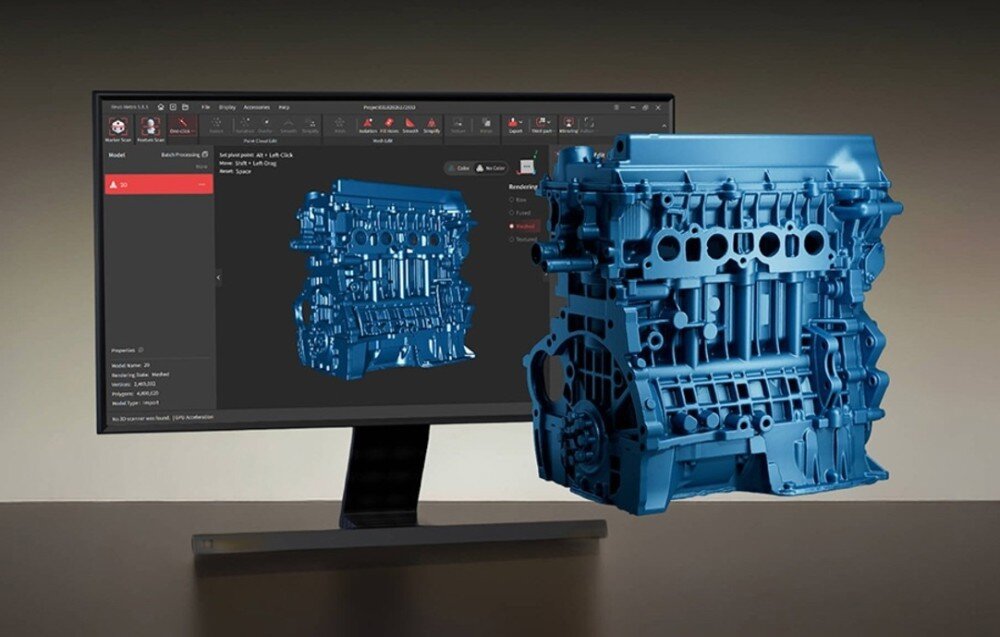

REVOPOINT MetroY Ultra CCM Edition znajduje zastosowanie wszędzie tam, gdzie liczy się wysoka dokładność oraz możliwość weryfikacji wyników. Sprawdza się podczas inżynierii odwrotnej, szybkiego prototypowania i kontroli jakości. Porównywanie rezultatów z danymi referencyjnymi oraz możliwość generowania raportów sprawiają, że urządzenie stanowi rozbudowane narzędzie do realizacji zadań związanych z pomiarami 3D.

Zawartość opakowania

Opakowanie zawiera: skaner 3D REVOPOINT MetroY Ultra CCM Edition, kabel USB-C - USB-C, zasilacz, walizkę transportową, płytę kalibracyjną, tripod, próbkę modelu, markery 6 mm (500 szt.), obrotowy stolik dwuosiowy, zestaw mobilny (Mobile Kit 4. generacji), płytę kalibracyjną z kulami, oprogramowanie Revo Measure (licencja na 1 rok) oraz dokumentację.
