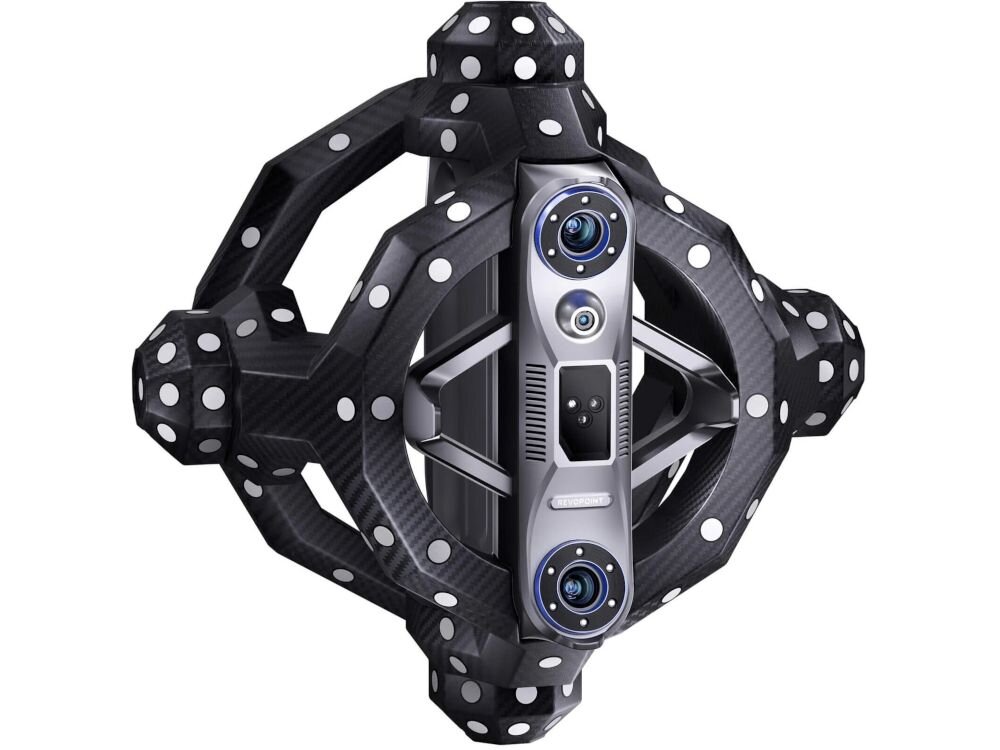

Skaner 3D REVOPOINT Trackit

Skaner z funkcją śledzenia

Wygenerowane z AI

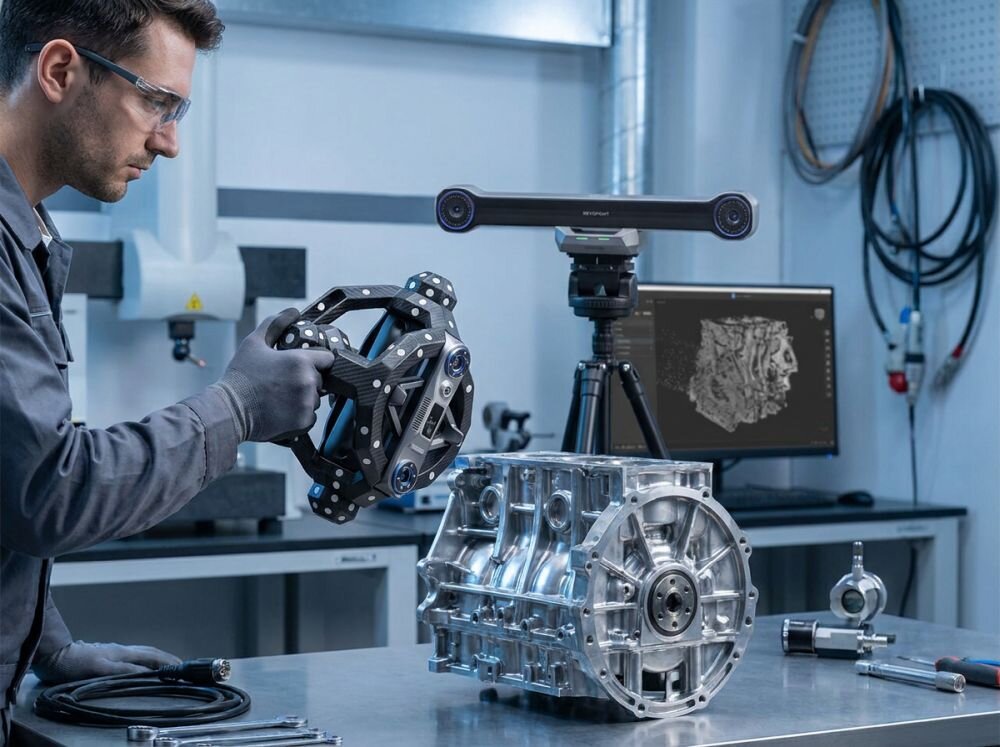

Analiza małych i dużych brył

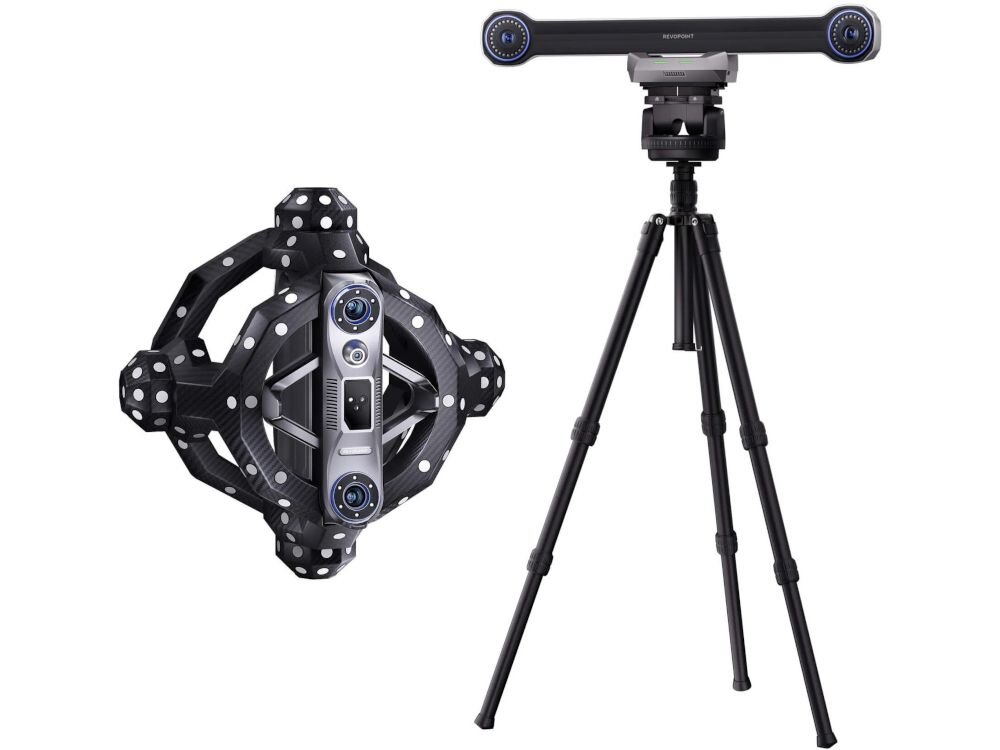

System REVOPOINT Trackit to rozwiązanie do digitalizacji przestrzennej o precyzji rzędu 0,02 mm. Komplet łączy optyczny skaner z trackerem, który na bieżąco śledzi położenie sprzętu. Architektura celuje w inżynierów oraz działy kontroli jakości, osiągając prędkość działania na poziomie 1 500 000 punktów na 1 sekundę. Taka specyfikacja daje opcję błyskawicznego skanowania małych komponentów i bardzo dużych obiektów.

Wygenerowane z AI

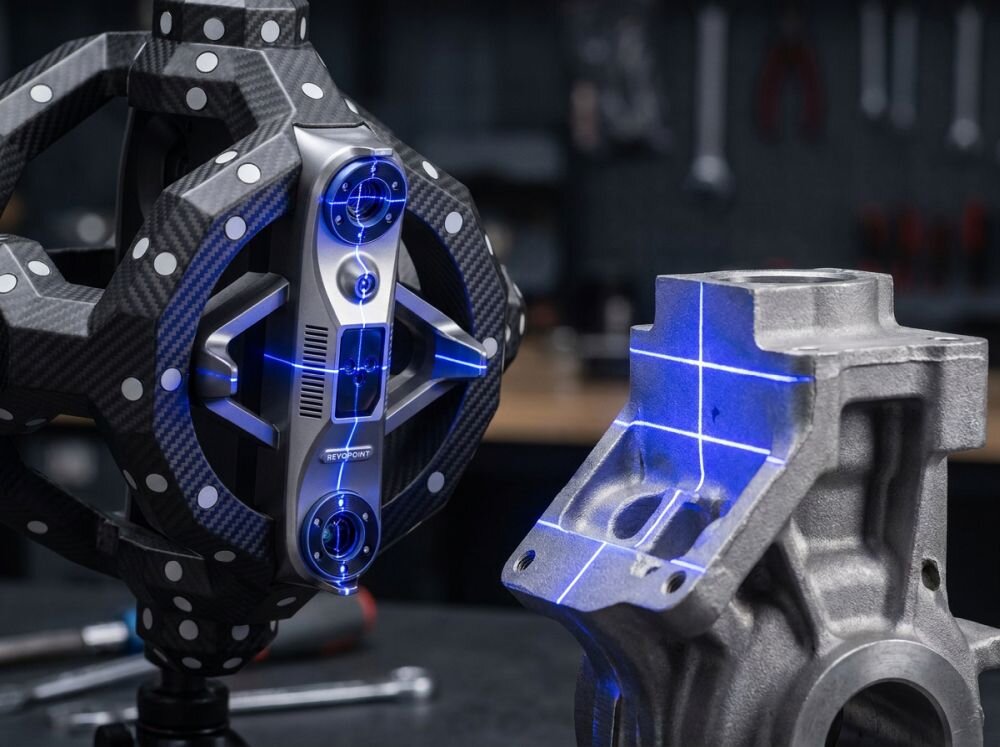

Wiązki niebieskiego lasera

Maszyna wykorzystuje technologię Multi-line Laser Scan opartą na 30 niebieskich liniach krzyżowych i 1 niebieskiej linii pojedynczej. Moduł śledzenia daje opcję precyzyjnego pomiaru bez naklejania markerów referencyjnych na bryłę. Użytkownik zachowuje opcję użycia punktów w razie potrzeby. Odległość zespolenia rzędu 0,05 mm pozwala na wierne odwzorowanie najdrobniejszych detali obrabianej geometrii w trakcie pracy.

Wygenerowane z AI

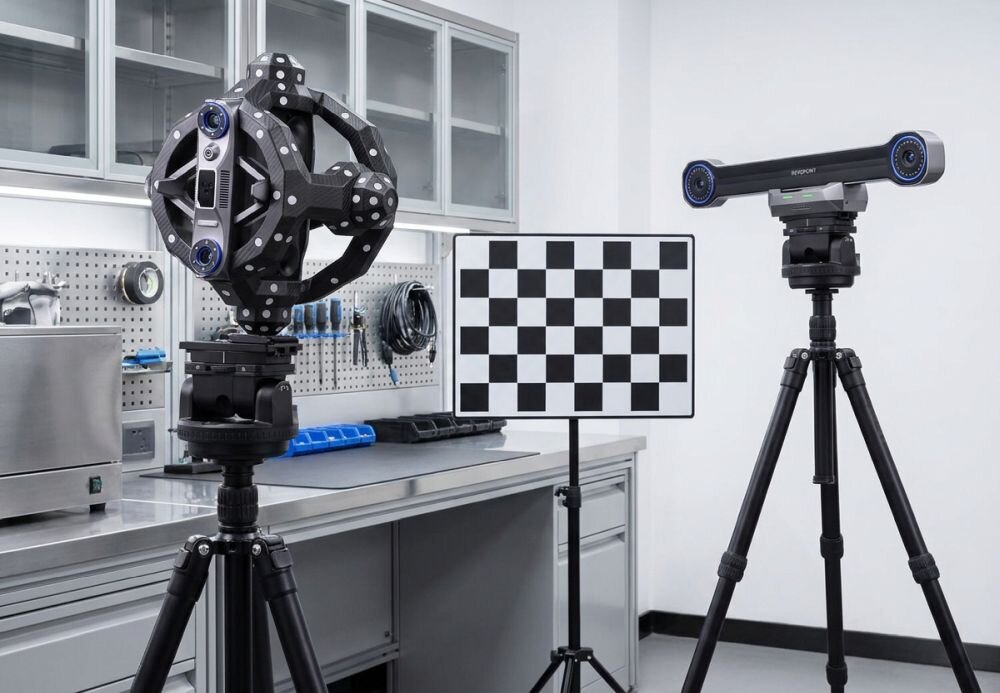

Sprzętowy moduł kalibracji

System operuje wewnątrz budynków, wspierając tryb ręczny i stacjonarny w optymalnym zasięgu od 200 do 400 mm. Maszyna wykazuje dokładność wolumetryczną rzędu 0,02 mm plus 0,04 mm na 1 metr. Wiarygodność wyników weryfikuje sprzętowy moduł kalibracji. Konfigurację wspierają inteligentne gimbale o podwójnej osi, które producent dedykuje osobno dla skanera oraz trackera. Komplet uzupełnia tyczka z płytą kalibracyjną.

Wygenerowane z AI

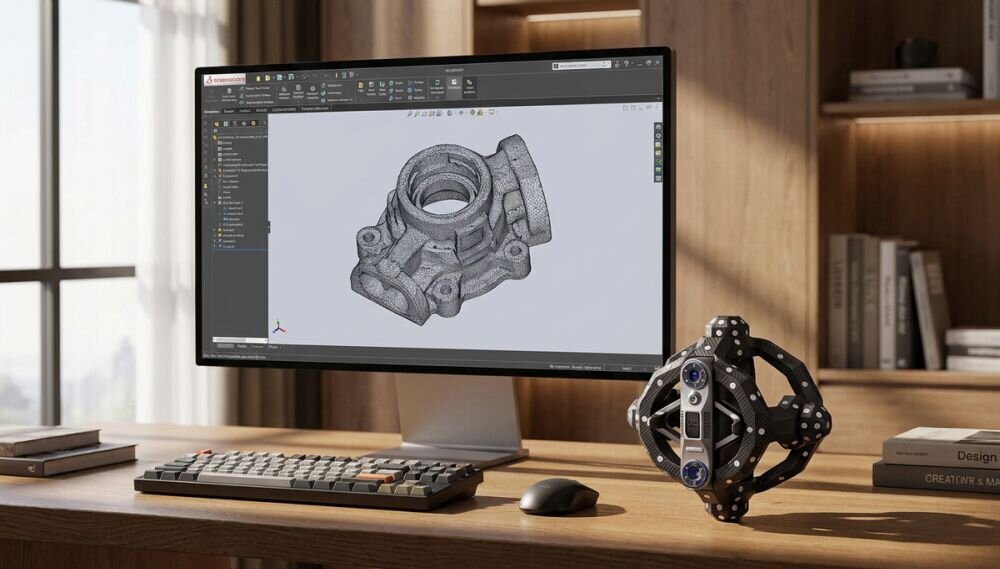

Wsparcie dla środowiska CAD

Zarządzanie analizą odbywa się przez dedykowane oprogramowanie Revo Measure, współpracujące z systemami Windows 10 oraz 11. Aplikacja drastycznie upraszcza proces inżynierii odwrotnej, konwertując skany bezpośrednio do formatów środowiska CAD. Przestrzenne bryły można wyeksportować do plików w standardzie STL, OBJ, PLY, FBX, 3MF, ASC i GLTF. Zapisane dane bez problemu współpracują z wiodącymi drukarkami 3D w firmie.

Rama z włókna węglowego

Szkielet sprzętu wykorzystuje sztywną i lekką ramę z włókna węglowego. Waga samego skanera wynosi 1200 g, natomiast moduł trackera waży 2000 g. Takie gabaryty skutecznie obniżają zmęczenie dłoni w trakcie trzymania rączki pomiarowej. Komunikacja z firmowym komputerem oraz zasilanie elektryczne odbywają się przez port w standardzie USB typu C. Konstrukcja wytrzymuje działanie w temperaturach od 0 do 40 stopni Celsjusza.

Co w zestawie?

Skaner 3D REVOPOINT Trackit znajdziesz adapter skanera, blok kotwiący (magnetyczny), gimbal do automatycznej kalibracji skanera (podwójna oś), gimbal do automatycznej kalibracji trackera (podwójna oś), kabel gimbala skanera, kabel gimbala trackera, kabel PC, kabel skanera, markery magnetyczne, mata pozycjonująca, opaski do kabli, pamięć USB-C, płyta kalibracyjna, skaner, statyw do skanera, statyw do tablicy kalibracyjnej, statyw do trackera, tracker, tyczka kalibracyjna, uchwyt na kabel z przyssawką, walizka transportowa dla skanera (z kółkami), walizka transportowa dla trackera (z kółkami), zasilacz oraz instrukcję obsługi w języku polskim z warunkami gwarancji.

Zdjęcia mają charakter poglądowy.
