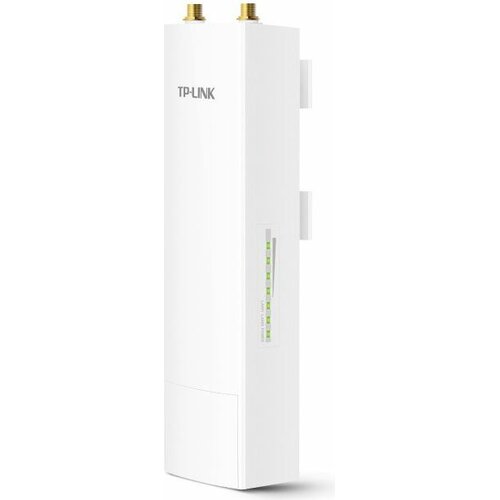

Zewnętrzna, bezprzewodowa stacja bazowa 5GHz, 300Mb/s WBS510. Szerokie pasmo częstotliwości gwarantuje mniejsze zakłócenia sieci.Prędkość transmisji bezprzewodowej do 300Mb/s w standardzie N. Wybór pasma: 5/10/20/40MHz. Regulowana moc nadajnika i 2 złącza RP-SMA dla zewnętrznej anteny MIMO. Współpraca z antenami parabolicznymi, umożliwiającymi bezprzewodową transmisję do 50+km. Posiada 1 port Ethernet 10/100Mb/s dla pasywnego PoE i 1 port Ethernet 10/100Mbps dla wielu zastosowań. Technologia TP-LINK Pharos MAXtream TDMA poprawia wydajność przesyłu danych i zmniejsza opóźnienia w transmisji; do zastosowań w połączeniach typu punkt-wielopunkt. Centralny system zarządzania - Pharos Control. Tryby pracy AP Router, AP Client Router, AP, AP Client, Multi-Bridge i Repeater. Obudowa odporna na warunki środowiskowe, ochrona przed wyładowaniami elektrostatycznymi 15KV, ochrona przed wyładowaniami atmosferycznymi 6KV.
