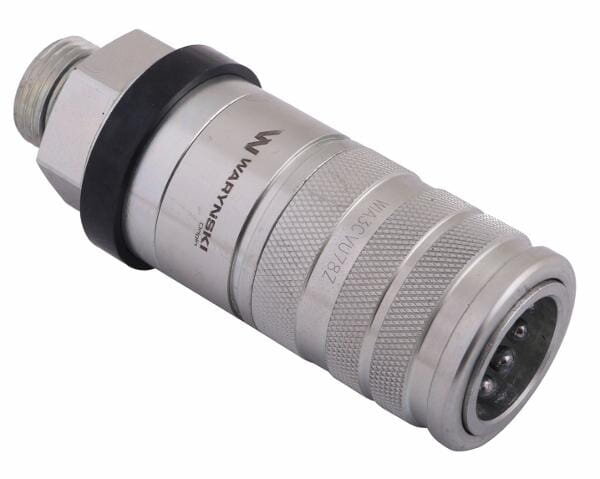

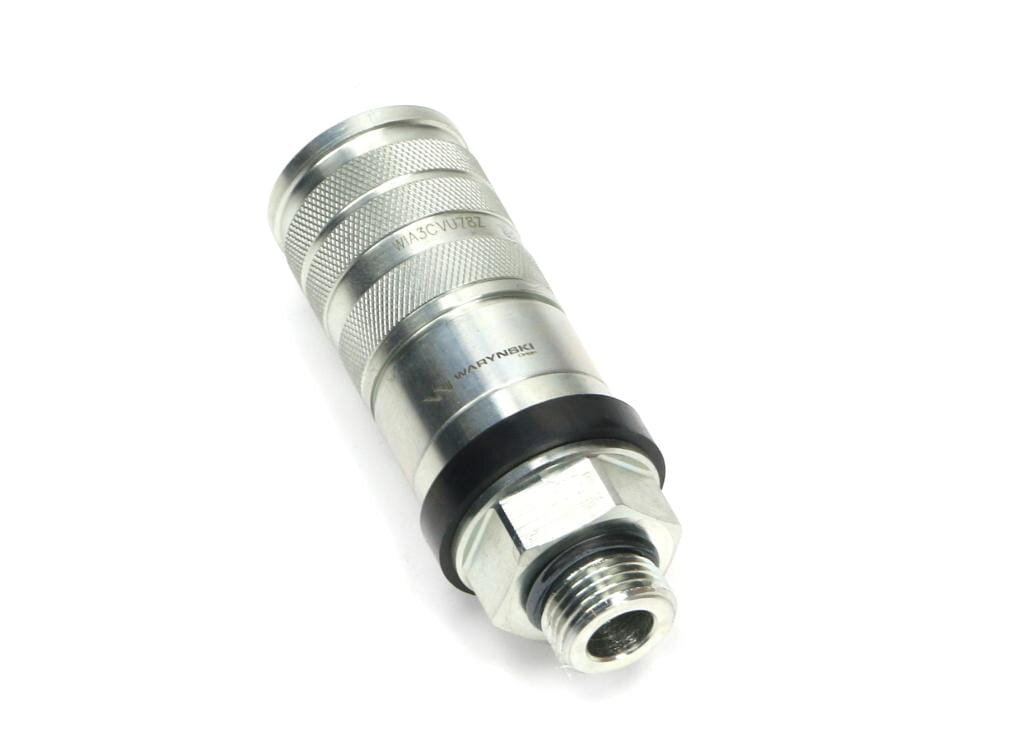

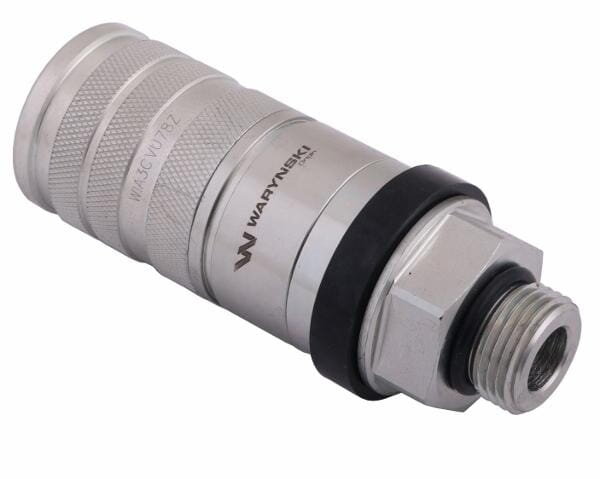

Szybkozłącze hydrauliczne zrywalne seria WIA3CV (3CFPV) gniazdo G7/8"UNF gwint zewnętrzny EURO PUSH-PULL (ISO 7241-A) Waryński

Szybkozłącze hydrauliczne zrywalne seria WIA3CV (3CFPV) gniazdo 7/8"UNF gwint zewnętrzny EURO PUSH-PULL (ISO 7241-A) Waryński

Najpopularniejsze szybkozłącza hydrauliczne o bardzo szerokim spektrum zastosowań w najnowszych ciągnikach rolniczych. Ten rodzaj wykonania gniazda szybkozłącza zabezpiecza przed pęknięciem/zerwaniem przewodu hydraulicznego i utratą oleju hydraulicznego w przypadku jego niezamierzonego naciągnięcia - np. odjazd ciągnika bez odczepienia hydrauliki z podłączonej maszyny (montaż gniazda na sztywno bez dodatkowych uchwytów). Szybkozłącza zaprojektowane są zgodnie z wymogami wymiarowymi i jakościowymi normy ISO 7241 Seria A, która określa szczegółowo charakterystykę i wymiary. Zamienne z szybkozłączami innych renomowanych producentów takich jak: Parker, Faster, Stucchi, DNP i innych.

Indeksy zamienne: 3CFPV1/78UNFF ; 86000105 ; 3CFPV178UNFF

Zastosowanie:

Montowane w ciągnikach: Case (kompatybilne z innymi szybkozłączami tej serii - różnice jedynie w gwintach przyłączeniowych). Łączenie i rozłączanie szybkozłącza następuje odpowiednio poprzez wciśnięcie lub wyciągnięcie wtyku (połączenie wtyku do gniazda za pomocą jednej ręki). Idealnie nadają się do najnowszych rozwiązań hydraulicznych stosowanych w maszynach rolniczych: system PUSH-PULL (funkcja zrywania "na sztywno"); możliwość łączenia pod ciśnieniem po stronie wtyku; odłączanie pod ciśnieniem w razie nagłych wypadków (awaria maszyny rolniczej).

Temperatura pracy: od -20°C do +100°C

Gwint: Zewnętrzny 7/8"

Max ciśnienie pracy: 25,0 Mpa / 250 bar

Norma: (EURO); ISO-7241-A (ISO-A)

Rodzaj: Gniazdo PUSH-PULL z fukcją ZRYWANIA

Stożek - gwint: Calowy UNF (z uszczelnieniem O-ring)

Pasuje do wtyczek: WIAM14SZ; WIAM16SZ; WIAM18SZ; WIAM18SZL; WIAM20SZ; WIAM22SZ; WIAM22SZL; WIAR12SW; WIAM18SW; WIAM22SW

Montaż: Sztywny montaż do bloku zaworu lub przewodu rurowego (funkcja zrywania)

Podłączenie: Możliwość podłączenia pod ciśnieniem wyłącznie wtyku

Odłączanie: Możliwość odłączania tylko w nagłych wypadkach (np.. w przypadku awarii maszyny)

KOD PRODUKTU: WIA3CVU78Z
