Urządzenie zabezpieczające AXON RS485 Protector W0048

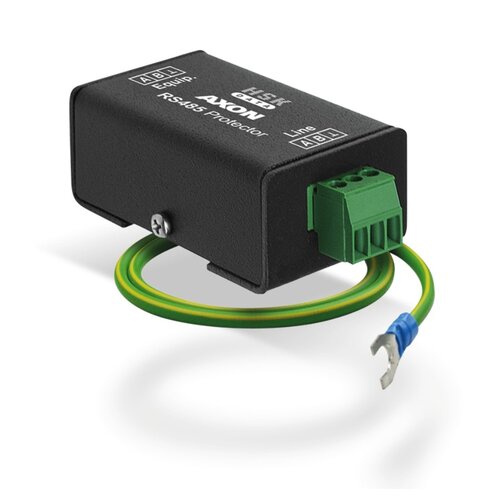

AXON RS485 Protector i AXON RS485 Protector DIN przeznaczone są do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS485 lub jej odmianach o napięciu nie wyższym niż 5V. Urządzenia zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy liniami transmisyjnymi a przewodem ochronnym PE i jednocześnie odprowadzające ładunek zakłócający do ziemi. W urządzeniach zastosowano także elementy ograniczające niebezpieczne napięcie mogące wystąpić między liniami A i B. Dzięki tak rozbudowanej protekcji AXON RS485 Protector i AXON RS485 Protector DIN wszechstronnie zabezpiecza dołączone do niego urządzenia. AXON RS485 Protector posiada metalową, ekranującą obudowę. Jako elementy łączeniowe zastosowano potrójne, odłączane złącza zaciskowe. Zaciski A i B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa. Przewód uziemiający zakończony końcówką widełkową wyprowadzony jest na zewnątrz i jest połączony bezpośrednio z obudową. Urządzenie jest ochronnikiem niesymetrycznym. Linię transmisyjną podłączamy do zacisków „Line”, natomiast złącze „Equip.” służy do przyłączenia chronionego urządzenia.
