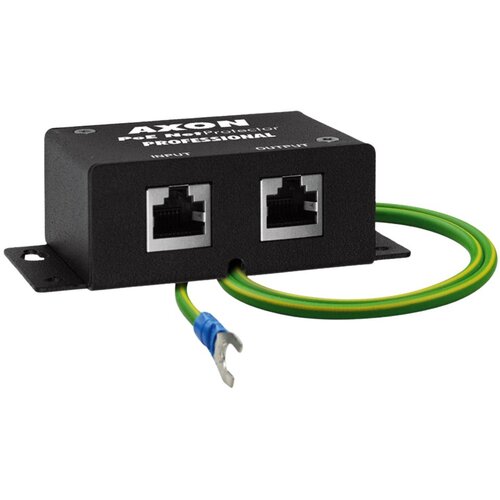

Urządzenie zabezpieczające AXON PoE Net Protector Professional W0033

AXON PoE Net Protector Professional to urządzenie przeznaczone do ochrony przeciwprzepięciowej sprzętu działającego w sieciach Ethernet 10/100 Mb/s. Szczególnie sprawdza się w zabezpieczaniu modemów, routerów i repetierów zasilanych zdalnie technologią PoE, czyli za pomocą niewykorzystanych par przewodów w kablu transmisyjnym.

Urządzenie posiada dwa niezależne tory ochronne – tor danych (linie 1-2, 3-6) oraz tor zasilania (linie 4+5, 7+8). Każdy z torów zabezpieczony jest za pomocą elementów odprowadzających zakłócenia do ziemi. Dodatkowo, w celu zwiększenia wydajności toru zasilania, linie 4 i 5 są zwarte, podobnie jak linie 7 i 8. Urządzenie jest symetryczne, co oznacza, że sposób podłączenia (INPUT/OUTPUT) nie wpływa na jego działanie.

Specyfikacja techniczna:

Tor sygnałowy (linie 1-2, 3-6):

• Napięcie znamionowe (UN): 5 V


• Napięcie maksymalne (UC): 6 V


• Poziom protekcji linia–linia (UP): ≤40 V (1 kV/µs, C3)


• Poziom protekcji linia–uziemienie (UP): ≤600 V (1 kV/µs, C3)


• Znamionowy prąd wyładowczy linia–linia (iN): 20 A (10/1000 µs, C3)


• Znamionowy prąd wyładowczy linia–uziemienie (iN): 20 A (10/1000 µs, C3)



Tor zasilania (linie 4+5, 7+8):

• Napięcie znamionowe (UN): 50 V


• Napięcie maksymalne (UC): 56 V


• Prąd znamionowy (IN): 400 mA


• Poziom protekcji linia–linia (UP): ≤95 V (1 kV/µs, C3)


• Poziom protekcji linia–uziemienie (UP): ≤1000 V (1,2/50 µs, C2)


• Znamionowy prąd wyładowczy linia–linia (iN): 10 A (10/1000 µs, C3)


• Znamionowy prąd wyładowczy linia–uziemienie (iN): 2 kA (8/20 µs, C2)



Pozostałe dane:

• Normy: PN-EN 61643-21


• Wymiary: 70(95) × 50 × 30 mm + 0,3 m przewodu uziemiającego


• Obudowa: metalowa, lakierowana


• Waga: 0,16 kg


• Ilość kanałów / Typ złącz: 1 / RJ45 (8P8C) ekranowane


• Kod produktu: W0033
