Zdaniem eksperta
Jak podłączyć radio samochodowe?
Udostępnij przez:
Jeśli zastanawiasz się, jak podłączyć radio samochodowe samodzielnie, poniższy poradnik dostarczy wszystkich niezbędnych informacji i wskaże, na co zwrócić uwagę przy doborze komponentów oraz samej instalacji. Miłej lektury!
Jak podłączyć radio samochodowe? Kilka słów wprowadzenia
Wymiana radia samochodowego to jedna z najczęstszych modyfikacji wśród kierowców, którzy chcą poprawić jakość dźwięku, zyskać dodatkowe funkcje multimedialne lub po prostu unowocześnić wnętrze pojazdu. Choć dla wielu osób proces ten może wydawać się skomplikowany, podłączenie nowego odbiornika nie wymaga specjalistycznych narzędzi ani zaawansowanej wiedzy z zakresu elektroniki. Wystarczy podstawowa znajomość schematu instalacji i odrobina cierpliwości.
Przed rozpoczęciem instalacji należy przygotować odpowiednie akcesoria, w tym przejściówki ISO, narzędzia do demontażu konsoli, opaski zaciskowe i ewentualnie zestaw montażowy dedykowany do konkretnego modelu auta. Większość nowoczesnych pojazdów korzysta ze standaryzowanego złącza ISO, które znacznie ułatwia wymianę fabrycznego odbiornika na model aftermarketowy. Jeśli jednak samochód został wyposażony w nietypowy system połączeń, potrzebna będzie specjalna wiązka adapterowa kompatybilna z konkretną marką i rokiem produkcji.
Nowoczesne radia samochodowe oferują nie tylko możliwość odbioru stacji radiowych, ale także wiele zaawansowanych funkcji, takich jak łączność bezprzewodowa, integracja z telefonem, obsługa kart pamięci, a nawet dostęp do nawigacji GPS. Wybierając urządzenie, warto zwrócić uwagę na jego moc wyjściową, mierzoną najczęściej jako 4 × 45 W, kompatybilność z systemem audio pojazdu, a także sposób sterowania – dotykowy ekran, przyciski mechaniczne lub kombinację obu rozwiązań. Dobrej jakości model powinien oferować także wsparcie dla kodeków dźwięku takich jak FLAC, AAC czy MP3, a także umożliwiać rozbudowę systemu o dodatkowe źródła dźwięku lub wzmacniacz zewnętrzny.
Montaż radia samochodowego należy rozpocząć od odłączenia akumulatora. To podstawowa zasada bezpieczeństwa, eliminująca ryzyko przypadkowego zwarcia i uszkodzenia elektroniki pokładowej. Następnie należy wyjąć dotychczasowy odbiornik. W większości przypadków odbywa się to za pomocą specjalnych kluczy wkładanych w szczeliny montażowe lub poprzez demontaż plastikowych elementów konsoli centralnej. Po usunięciu starego radia można przejść do oceny dostępnych złączy. Standardowe przewody ISO dzielą się na dwa bloki. Jeden odpowiedzialny za zasilanie i sterowanie, a drugi za połączenie z głośnikami. W nowoczesnych instalacjach mogą pojawić się dodatkowe przewody do sterowania anteną automatyczną, zapłonem, oświetleniem panelu, a także do współpracy z fabrycznym sterowaniem z kierownicy.
Montaż radia samochodowego
Podłączenie radia samochodowego do instalacji elektrycznej pojazdu wymaga właściwego zidentyfikowania przewodów. Zasilający kabel oznaczony jako „BAT” odpowiada za stałe zasilanie pamięci urządzenia, natomiast „ACC” aktywuje radio po przekręceniu kluczyka. Masa oznaczana jako „GND” musi być połączona z odpowiednim punktem uziemienia w instalacji auta. W sytuacji, gdy brakuje któregoś z tych przewodów lub nie zgadza się ich kolorystyka, warto skorzystać ze schematu dostępnego w instrukcji nowego radia oraz dokumentacji samochodu. Dobrą praktyką jest wykonanie połączeń za pomocą złączy typu „kostka” lub lutowanie kabli, co zapewnia trwałość i stabilność sygnału.
Po stronie audio każda para przewodów oznacza jeden kanał głośnikowy – przód lewy, przód prawy, tył lewy i tył prawy. Zachowanie właściwej polaryzacji wpływa na poprawne działanie membran i klarowność brzmienia. W bardziej zaawansowanych systemach może występować również wyjście na subwoofer, złącze RCA do wzmacniacza oraz wejścia AUX lub USB. Nowoczesne modele często oferują także integrację przez Bluetooth, możliwość współpracy z Apple CarPlay lub Android Auto oraz obsługę kamer cofania. Jeśli planujesz korzystać z tych funkcji, upewnij się, że radio posiada odpowiednie porty i że ich instalacja nie wymaga dodatkowych modułów.
Zobacz także: Jaki subwoofer do auta ?
Jak podłączyć radio samochodowe samodzielnie, bez mechanika?

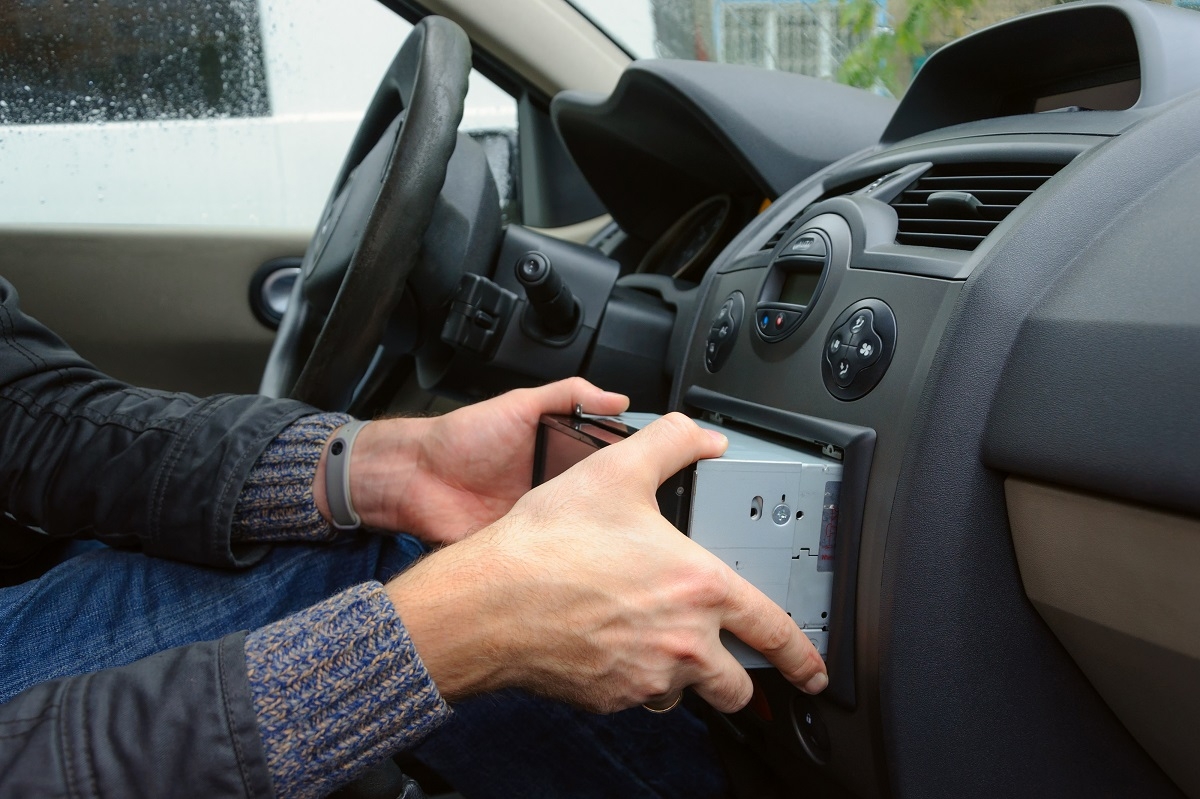

Zainstalowanie ramki montażowej w otworze konsoli to kolejny krok. W zależności od konstrukcji wnętrza może być konieczne zastosowanie przejściówki typu 1DIN do 2DIN lub specjalnego obramowania dopasowanego stylistycznie do deski rozdzielczej. Po osadzeniu radia w ramce należy sprawdzić, czy urządzenie trzyma się stabilnie i nie ma luzów. Dopiero wówczas można podłączyć złącze antenowe.
W starszych modelach stosowane jest standardowe gniazdo DIN, jednak nowsze pojazdy mogą wymagać adaptera typu Fakra, szczególnie w przypadku integracji z antenami wzmacnianymi. Po zakończeniu wszystkich połączeń można przystąpić do testowania urządzenia. Po podłączeniu akumulatora i uruchomieniu zapłonu należy sprawdzić działanie wszystkich funkcji – zasilania, pamięci stacji, odtwarzania dźwięku z głośników oraz ewentualnych dodatkowych opcji multimedialnych. Jeśli wszystko działa poprawnie, wystarczy zamontować konsolę z powrotem, upewniając się, że żaden przewód nie został przyciśnięty lub uszkodzony w trakcie składania elementów wnętrza.
W przypadku gdy radio samochodowe ma zostać przetestowane poza pojazdem, na przykład w domu, procedura wymaga zastosowania odpowiedniego zasilania. Osoby, które chcą podłączyć sprzęt w innym miejscu niż auto, muszą pamiętać, że większość urządzeń pracuje na napięciu 12V DC. Dlatego do zasilenia radia samochodowego w domu niezbędny będzie zasilacz stabilizowany o odpowiedniej mocy, dostarczający napięcie 12V i prąd co najmniej 3–5 A.
Przewody należy połączyć w sposób analogiczny jak w aucie – kabel „BAT” i „ACC” zmostkować razem z plusem zasilania, natomiast kabel masowy połączyć z biegunem ujemnym zasilacza. Głośniki można podłączyć do odpowiednich wyjść według schematu, a antenę zastąpić kawałkiem przewodu pełniącego funkcję prostego odbiornika sygnału FM. Taka konfiguracja pozwala uruchomić i przetestować radio bez potrzeby instalacji w samochodzie, co jest przydatne na etapie diagnozy lub przed zakupem używanego egzemplarza.
